Общие правила ДРАКОНа

по материалам https://drakon-editor.com/docs/drakon


Что такое ДРАКОН?
ДРАКОН — это улучшенные блок-схемы. Правила языка ДРАКОН нацелены на лёгкость понимания диаграмм человеком. Изначально визуальный язык ДРАКОН был создан для систем управления космическими аппаратами.
Со временем ДРАКОН стал применяться как язык требований, а также как язык программирования в самых разных приложениях, от автоматизации предприятий до микроконтроллеров. Помимо информационных технологий, ДРАКОН используется в других отраслях, например, в медицине. ДРАКОН пригодится везде, где требуется точно описать, как осуществить какое-либо действие.

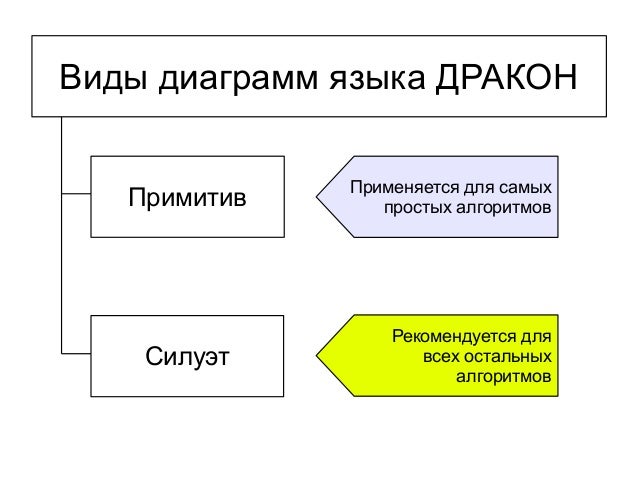

Виды диаграмм языка ДРАКОНПримитивСилуэтПрименяется для самыхпростых алгоритмовРекомендуется длявсех остальныхалгоритмов

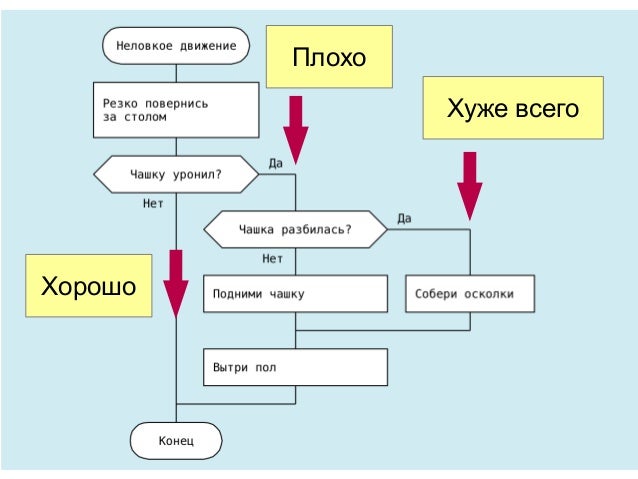

Неудачный сценарий – справа
Чем правее,тем хуже

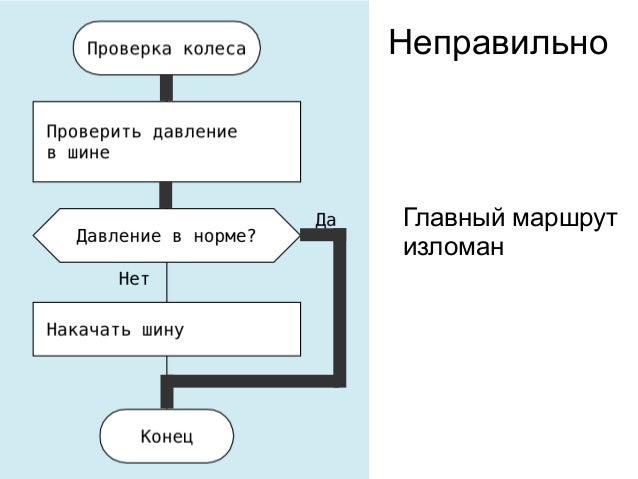

НеправильноГлавный маршрутизломан

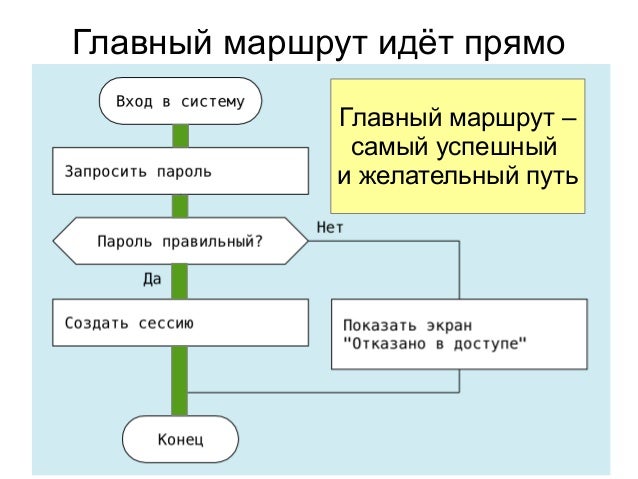

ПравильноГлавный маршрутпрямой

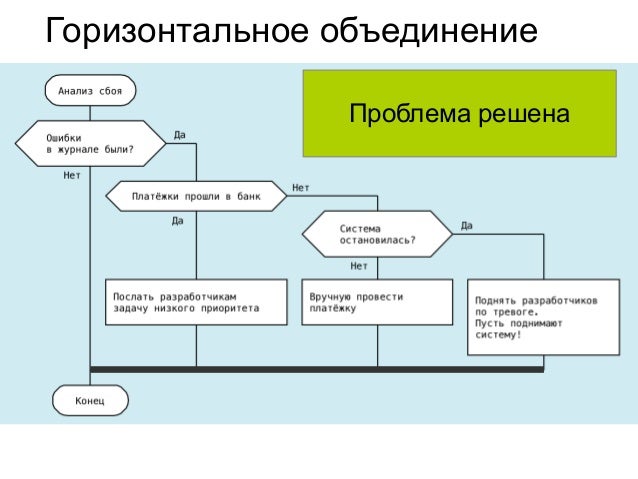

Горизонтальное объединениеПроблема решена

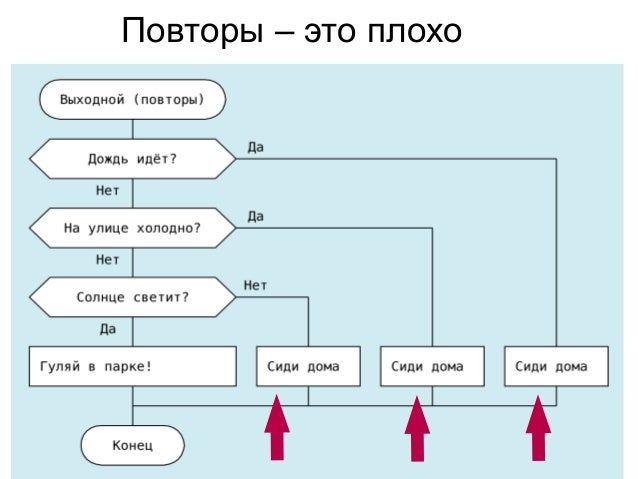

Повторы – это плохо

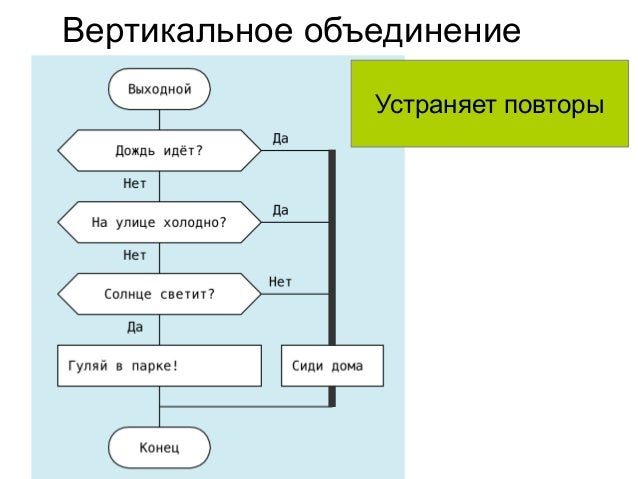

Вертикальное объединениеУстраняет повторы

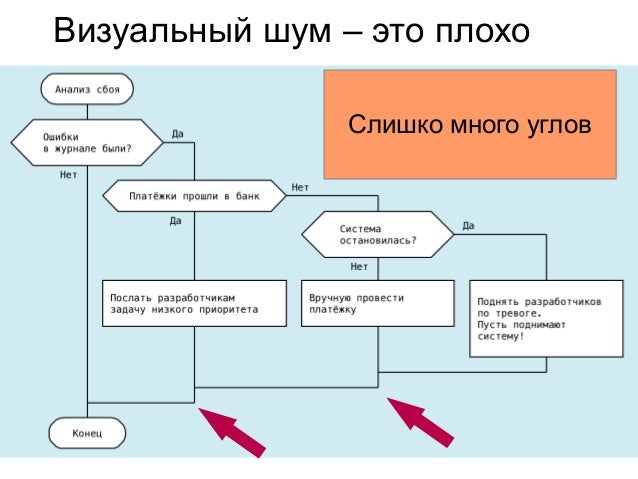

Пересечения линийзапрещены
СилуэтРекомендуемый вид диаграмм
